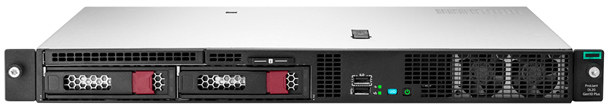

HPE ProLiant DL20 Gen10 Plus


HPE ProLiant DL20 Gen10 Plus

Konfigurationsvorschlag

1x P44113-421 HPE ProLiant DL20 Gen10 Plus, Intel Xeon E-2314 QuadCore 2.8 GHz,
16 GB RAM, 2x LAN, Backplane für HDDs mit LFF (3.5") LP-Träger, Rackmount-Kit
2x 861681-B21 2 TB SATA-Festplatte 3.5" Hot-Plug, LFF LP-Träger
1x P21106-B21 I350-T4 4-port Gigabit Netzwerkkarte, PCIe x4

Zertifizierte Modelle

P44112-421 2x LFF (3.5") Non-Hot Plug Backplane für Festplatten ohne Träger
P44113-421 2x LFF (3.5") Hot Plug Backplane
P44114-421 4x SFF (2.5") Hot Plug Backplane
P44115-421 4x SFF (2.5") Hot Plug Backplane

Hinweis: Das Gerät verfügt über keinen Lautsprecher. Beim Einsatz von RAID ist daher keine akustische Warnung bei Ausfall einer Festplatte möglich. Es wird daher der Einsatz eines Überwachungssystems empfohlen.



Speichererweiterung

P43019-B21 16 GB PC4-3200 ECC UDIMM Speichererweiterung

Zertifizierte Netzwerkkarten

P21106-B21 I350-T4 4-port Gigabit Netzwerkkarte, PCIe x4

Zertifizierte Festplatten und SSDs

801882-B21 1 TB SATA-Festplatte 3.5" Non-Hot-Plug, ohne HDD-Träger
801888-B21 4 TB SATA-Festplatte 3.5" Non-Hot-Plug, ohne HDD-Träger
861686-B21 1 TB SATA-Festplatte 3.5" Hot-Plug, LFF LP-Träger
861681-B21 2 TB SATA-Festplatte 3.5" Hot-Plug, LFF LP-Träger
861683-B21 4 TB SATA-Festplatte 3.5" Hot-Plug, LFF LP-Träger
P40503-B21 960 GB SATA-SSD 2.5" Hot-Plug, SFF Basic Carrier
P40504-B21 1.92 TB SATA-SSD 2.5" Hot-Plug, SFF Basic Carrier

Hinweis: Achten Sie darauf, dass Festplatte und Träger zur Backplane des Servers passen (siehe oben).

Rack

Höhe des Servers 1U, Tiefe nur 382 mm
Ein Rackmount-Kit wird von HPE mitgeliefert
Dieses passt für Racks von HPE und vielen anderen Herstellern
Alternativ kann folgendes Einbaukit verwendet werden: Racksolutions 122-2413

BIOS-Einstellungen

Für eine korrekte Funktion müssen folgende Einstellungen im BIOS-Setup vorgenommen werden:

System Configuration > BIOS/Platform Configuration > System Options > Server Availability
Automatic Power-On : Always Power On
System Configuration > BIOS/Platform Configuration > Processor Options
Processor x2APIC Support : Disabled
System Configuration > BIOS/Platform Configuration > Boot Options
Boot Mode : UEFI Mode
System Configuration > BIOS/Platform Configuration > Storage Options > SATA Controller Options
Embedded SATA Configuration : SATA AHCI Support
System Configuration > BIOS/Platform Configuration > Server Security
Secure Boot Settings > Attempt Secure Boot : Disabled
