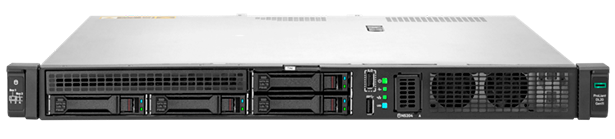

HPE ProLiant DL20 Gen11
Konfigurationsvorschlag
| 1x | P65395-421 | HPE ProLiant DL20 Gen11, Intel Xeon E-2434 4 Core 3.4 GHz, 16 GB RAM, 4x LAN, Backplane für HDDs mit SFF (2.5") Basic Carrier, Rackmount-Kit |
| 2x | P40503-B21 | 960 GB SATA-SSD 2.5" Hot-Plug, SFF Basic Carrier |
| 1x | P65407-B21 | Dedizierter iLO Netzwerkport + M.2-Slot |
Zertifizierte Modelle
| P65393-421 | 2x LFF (3.5") Non-Hot Plug Backplane für Festplatten ohne Träger |
| P65394-421 | 2x LFF (3.5") Hot Plug Backplane |
| P65395-421 | 4x SFF (2.5") Hot Plug Backplane |
| P65396-421 | 4x SFF (2.5") Hot Plug Backplane |
| P71375-425 | 4x SFF (2.5") Hot Plug Backplane |
Steckplätze und Netzwerkkarten
- Im Grundgerät sind bereits 4 Netzwerkports mit 1 GBit/s integriert
- Im Gegensatz zu früheren Generationen verfügt das Gerät über einen Steckplatz für PCIe-Karten mit voller Bauhhöhe und halber Länge (1x FHHL), sowie einen Steckplatz für Netzwerkkarten im OCP3-Format
- Damit der OCP3-Slot verwendet werden kann wird ein separater Kabelsatz benötigt
 |
P65411-B21 | Kabelsatz für OCP3-Slot |
Zertifizierte Netzwerkkarten PCIe
|
P21106-B21 | HPE I350-T4 4-port Gigabit Netzwerkkarte, PCIe |
|
P08443-B21 | Intel E810-XXVDA2 2-port SFP28 Netzwerkkarte, 10/25 GBit/s, PCIe |
|
P08458-B21 | Intel E810-XXVDA4 4-port SFP28 Netzwerkkarte, 10/25 GBit/s, PCIe |
Zertifizierte Netzwerkkarten OCP3
|
P08449-B21 | Intel I350-T4 4-port Gigabit Netzwerkkarte, OCP3 |
|
P10106-B21 | Intel E810-XXVDA2 2-port SFP28 Netzwerkkarte, 10/25 GBit/s, OCP3 |
Zertifizierte Festplatten und SSDs
|
801882-B21 | 1 TB SATA-Festplatte 3.5" Non-Hot-Plug, ohne HDD-Träger |
|
801888-B21 | 4 TB SATA-Festplatte 3.5" Non-Hot-Plug, ohne HDD-Träger |
|
861686-B21 | 1 TB SATA-Festplatte 3.5" Hot-Plug, LFF LP-Träger |
|
861681-B21 | 2 TB SATA-Festplatte 3.5" Hot-Plug, LFF LP-Träger | |
861683-B21 | 4 TB SATA-Festplatte 3.5" Hot-Plug, LFF LP-Träger | |
P40503-B21 | 960 GB SATA-SSD 2.5" Hot-Plug, SFF Basic Carrier | |
P40504-B21 | 1.92 TB SATA-SSD 2.5" Hot-Plug, SFF Basic Carrier | |
P40505-B21 | 3.84 TB SATA-SSD 2.5" Hot-Plug, SFF Basic Carrier |
Hinweis: Achten Sie darauf, dass Festplatte und Träger zur Backplane des Servers passen (siehe oben).
Hinweis: Das Gerät verfügt über keinen Lautsprecher. Beim Einsatz von RAID ist daher keine akustische Warnung bei Ausfall einer Festplatte möglich. Es wird daher der Einsatz eines Überwachungssystems empfohlen.
Speichererweiterung
|
P64336-B21 | 16 GB DDR5-4800 ECC UDIMM Speichererweiterung |
|
P64339-B21 | 32 GB DDR5-4800 ECC UDIMM Speichererweiterung |
Verschiedene DIMM-Speichergrößen können innerhalb eines Speicherkanals nicht gemischt werden
iLO Management
- Im System ist immer der iLO Baseboard Management Controller (BMC) enthalten
- Er kann über einen der integrierten Netzwerkports oder einen dedizierten Netzwerkport angesprochen werden
- Soll iLO genutzt werden, empfiehlt Intra2net ausschließlich den dedizierten iLO-Netzwerkport zu verwenden um die Zuverlässigkeit zu erhöhen
|
P65407-B21 | Dedizierter iLO Netzwerkport + M.2-Slot |
Rack
| Höhe des Servers 1U, Tiefe nur 382 mm |
| Ein Rackmount-Kit wird von HPE mitgeliefert |
| Dieses passt für Racks von HPE und vielen anderen Herstellern |
| Alternativ kann folgendes Einbaukit verwendet werden: Racksolutions 122-2413 |
BIOS-Einstellungen
Für eine korrekte Funktion müssen folgende Einstellungen im BIOS-Setup vorgenommen werden:
|
System Configuration > BIOS/Platform Configuration > System Options > Server Availability Automatic Power-On : Always Power On |
|
System Configuration > BIOS/Platform Configuration > Storage Options > SATA Controller Options Embedded SATA Configuration : SATA AHCI Support |
|
System Configuration > BIOS/Platform Configuration > Server Security Secure Boot Settings > Attempt Secure Boot : Disabled |
